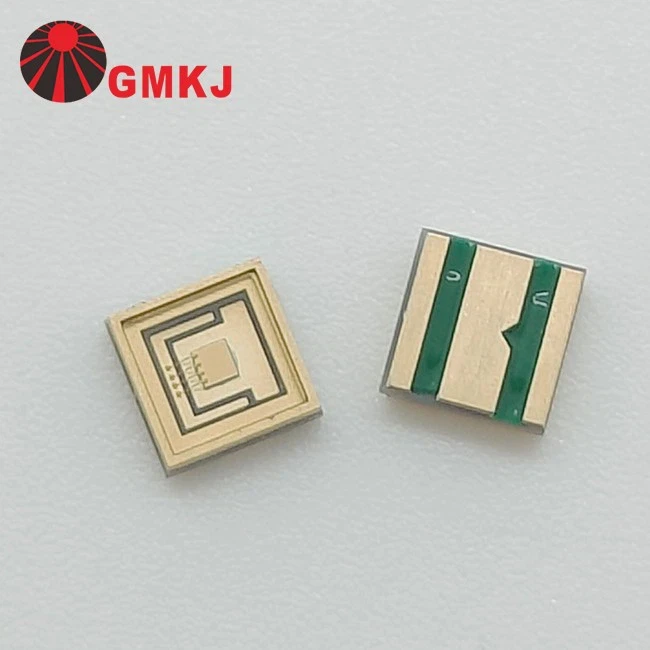

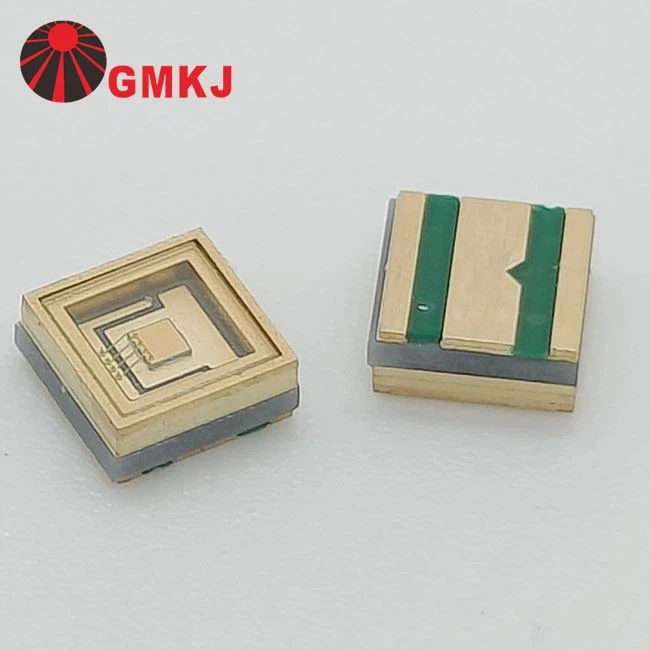

Diodo láser VCSEL de 3535 1064nm para detección LiDAR 3D y medición de precisión
| Característica clave | Descripción | Valor de aplicación |
| Salida de infrarrojo cercano-de 1064 nm | Emisión láser estable centrada en 1064 nm | Admite detección y alcance ópticos de precisión de largo-alcance en exteriores |
| Ancho de banda espectral estrecho | Salida espectral nítida y concentrada con superposición reducida con el fondo solar de banda ancha | Permite un filtrado óptico eficaz y ayuda a reducir el ruido de fondo en los sistemas de detección. |
| Emisión láser direccional | Salida óptica altamente direccional con divergencia de haz definida | Permite la transmisión óptica controlada y facilita la alineación del receptor óptico para detección de larga-distancia |
| Rendimiento de modulación rápida | Admite conducción pulsada y modulada a alta-velocidad | Adecuado para LiDAR, ToF y sistemas activos de largo alcance- |
| Alta intensidad óptica | Energía óptica concentrada dentro de un área de emisión compacta. | Mejora la intensidad de la señal recibida para una detección confiable en distancias de detección extendidas |
| Salida óptica consistente | Rendimiento óptico estable en condiciones operativas nominales | Mejora la repetibilidad de las mediciones y la confiabilidad del sistema-a largo plazo. |
LiDAR y alcance óptico de largo-alcance
Detección 3D de precisión y medición óptica
Instrumentación óptica industrial y científica
| Parámetro | Especificación |
| Número de pieza | GDY-3535VS1064-1CC2-DG47B |
| Longitud de onda | 1064nm |
| Versión del paquete | 3535 Láser cerámico VCSEL |
| Corriente directa | 4.0A |
| voltaje directo | 1.9-2.1V |
| Potencia de salida óptica | 1800-220 mW a 400 mA 2 V |
| Tipo de emisión | Láser NIR VCSEL 1064nm |
| Solicitud | LiDAR de largo-alcance y alcance óptico/detección 3D de precisión y medición óptica |
| haz óptico |
18 ángulo de haz |
|
|
|
Los siguientes valores eléctricos representan condiciones de funcionamiento típicas.
|
Parámetro |
Símbolo |
Condiciones |
mín. |
Promedio |
máx. |
Unidades |
| Tensión directa (Vf) |
VF |
IF=4000mA |
1.60 |
1.90 |
2.20 |
V |
|
Corriente umbral
(阈值电流)
|
Ith
|
-- | 330 | 670 | 1000 | mamá |
|
Unión de resistencia térmica a placa (热阻) |
RΘJ-B |
IF=4000mA |
-- |
1 |
-- |
grado /W |
|
Flujo radiante (光功率) |
Φe |
IF=4000mA |
1800 |
2000 |
2200 |
mW |
|
Longitud de onda máxima (峰值波长) |
λp |
IF=4000mA |
1061 |
1064 |
1067 | Nuevo Méjico |
|
Unión de resistencia térmica a
Junta
|
RΘ
J-B
|
IF=4000mA | -- | 2 | -- |
grado /W
|
|
Ángulo de visión [1] (发光角度) |
2Θ1/2 |
IF=4000mA |
−− |
18 |
−− |
grados |
Soporte técnico y soluciones personalizadas
GMKJ proporciona soluciones VCSEL de 1064 nm personalizadas según sus requisitos ópticos, incluida la selección de potencia óptica, optimización del ángulo del haz, condiciones de conducción de pulso, configuración del paquete e integración óptica.
Póngase en contacto con nuestro equipo de ingeniería para analizar sus requisitos de detección óptica, de largo alcance o de LiDAR-y solicitar especificaciones técnicas o muestras de evaluación.
Jennin
LED GMKJ|Soluciones LED
Correo electrónico: gmkj06@gmleds.com
WhatsApp: +86-18878641376
Soporte disponible:
- Selección de potencia óptica VCSEL de 1064 nm
- Ángulo de haz y configuración óptica
- Soporte de conducción pulsado/modulado
- Personalización del paquete cerámico 3535
- Evaluación de alcance de precisión y LiDAR
- Pruebas de muestra y soporte técnico
