60 grados IR 850 nm 940nm 2835 especificaciones de LED SMD
| Nombre del producto | 60 grados IR 850NM 940NM 2835 LED SMD |
| Número de parte | GC-2835R845-1CC6-L50 |
| Marca de chips | Chips Epileds de Taiwán en el interior |
| Aporte |
1.4-1.8VDC con 80 mA, máx. Con 100 mA |
| Potencia de radiación | 50-100MW a 80 mA |
| Eficiencia de iluminación | IR Luces invisibles, sin eficiencia de iluminación calculada |
| Longitud de onda/color |
IR 850nm: 845-855 nm IR 940nm: 940-950 nm |
| Fuerza | 0.2 vatios |
| Material de paquete | PCT 2835 LED SMD PKG con 2: 8 almohadilla |
| Ángulo de iluminación |
Lente de silicona de domo de 60 grados 2835 SMD LED PKG |
| Marca y fabricante | Gmleds, GMKJ |
| Garantía | 4 años |
| Servicio OEM |
1. Piezas SKD disponibles; 2. Matriz LED personalizada con el tamaño que necesita está bien aquí. |

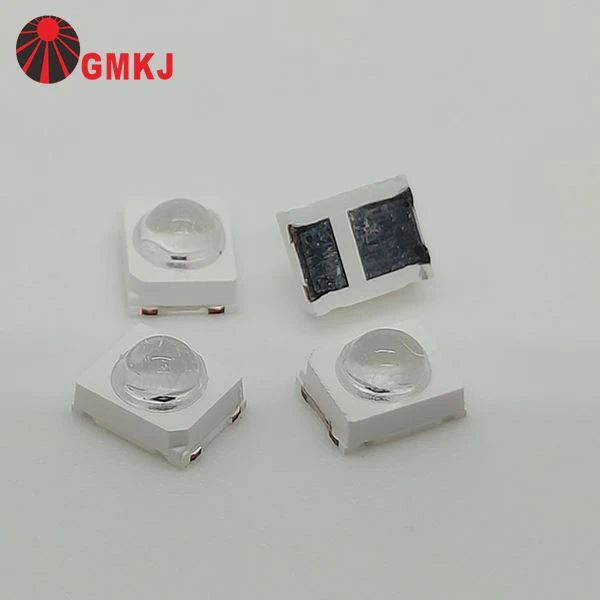

60 grados IR 850NM 940NM 2835 LED SMDImagen
PCBA LED de aluminio ensamblado por GMKJ (Dibujo de PCB y BOM proporcionada por nuestros clientes)
60 grados IR 850NM 940NM 2835 Dimensión LED SMD (marca lateral cortada de LED de IR y almohadilla grande: ánodo +)
60 grados IR 850NM 940NM 2835 LED SMDEspecificaciones eléctricas
|
Parámetro |
Símbolo |
Condiciones |
Mínimo |
Avg. |
Máximo |
Unidades |
|
Voltaje hacia adelante |
VF |
IF=80 ma |
1.40 |
-- |
1.80 |
V |
|
Flujo radiante |
Φe |
IF=80 ma |
50 |
-- |
100 |
MW |
|
Longitud de onda máxima |
λp |
IF=80 ma |
845 |
-- |
855 |
Nuevo Méjico |
|
Coeficiente de temperatura de voltaje hacia adelante |
∆VF/∆T |
IF=80 ma |
−− |
-2 |
−− |
MV/ Grado |
|
Corriente inversa |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Unión de resistencia térmica al tablero |
RΘJ-B |
IF=80 ma |
-- |
8 |
-- |
Grado /W |
|
Ángulo de visión |
2Θ1/2 |
IF=80 ma |
−− |
60 |
−− |
Teg |
¿Por qué necesitamos usar un ángulo de iluminación de 60 grados en lugar del ángulo de iluminación de 120 grados para LED SMD de 850 nm?
Al usarIR 850 nm LED SMD, elángulo de haz (60 grados vs . 120 grado)Hace una gran diferencia en cómo se distribuye la energía infrarroja:
🔹 1. Irradiancia (intensidad por unidad de área)
Ángulo de haz de 60 grados:
La luz se centra en un cono más estrecho.
Mucho más altoirradiancia (MW/cm²)en el objetivo.
Mejor parailuminación de larga distancia(Visión nocturna de CCTV, ANPR, cámaras de seguridad, focos IR).
Ángulo de haz de 120 grados:
La luz se extiende ampliamente.
Menor irradiancia por unidad de área.
Adecuado solo parade gama corta o de color anchoAplicaciones (reconocimiento de gestos, detección de corto alcance).
🔹 2. Distancia efectiva
Ángulos más estrechos (60 grados) Concentrando los fotones IR hacia adelante → alcanza la iluminaciónmás.
Ángulos más anchos (120 grados) Photones propagados → brillo por área disminuye, por lo queLa distancia efectiva es mucho más corta.
🔹 3. Eficiencia del sistema
Si su objetivo (sensor de cámara, objeto) solo necesita IR en unCampo de visión (FOV), utilizando 120 grados desechos de energía fuera de la visión de la cámara.
Ejemplo: si una cámara FOV es de ~ 60 grados, entonces un desechos LED de 120 grados ~ 50%+ de IR emitido.
Usando un60 grados LED coinciden con la óptica, Mejora de la eficiencia.
🔹 4. Gestión de calor y energía
Para obtener lo mismointensidad a distanciacon LED de 120 grados, necesitaríasmuchos más LED, Costo creciente, espacio de PCB y carga de calor.
A El haz de 60 grados ahorra recuento de LED y potenciapara el mismo resultado efectivo.
✅ Resumen:
UsamosÁngulo de iluminación de 60 grados en lugar de 120 gradospara 850 nm IR SMD LED cuando:
Necesitamosiluminación de mayor alcance.
Queremoscoincidir con la cámara fov.
Necesitamosmayor irradiancia por unidad de áreasin agregar más LED.
⚡ Si la aplicación es de corta distancia y amplia cobertura (detección de gestos, reconocimiento facial en<1m), then 120° makes sense. Otherwise, 60° (or even 30° with a lens) is preferred for CCTV, security, and industrial use.
| 60 grados 2835 LED SMD IR 850NM | 120 grados 2835 LED SMD IR 850NM |
|
|
 |
60 grados IR 850NM 940NM 2835 Aplicaciones LED SMD
60 grados IR 850NM 940NM 2835 Aplicaciones LED SMD
Cámaras de seguridad CCTV / IP
60 grados coinciden con la mayoría de la cámara FOV, evita la luz desperdiciada.
Distancia de iluminación más larga (10-30 m dependiendo de la potencia).
Sistemas ANPR / LPR (reconocimiento automático de matrícula)
El IR más fuerte y más concentrado ayuda a reflejar de las placas.
Reconocimiento facial / sistemas biométricos
Uso de rango medio (1–5m), la alta intensidad mejora la precisión de detección.
Dispositivos de visión nocturna / cámaras de caza
Bueno para la iluminación IR IR de mediana a largo alcance.
Visión artesanal industrial
Detección de defectos, códigos de barras u objetos con una fuerte reflexión IR.
