Iluminación UV de 400 nm para sistemas de visión y fluorescencia
| Número de pieza |
GTY-3535P400-1CC0-S1E5M
|
| Longitud de onda máxima | 400nm |
| Clasificación de potencia | 3W |
| Tipo de paquete | 3535 Cerámica |
| Ángulo de visión | 30 grados/60 grados/90 grados/120 grados |
| Corriente directa | 1000mA |
| Aplicaciones | Inspección de fluorescencia iluminación ultravioleta Visión artificial Detección industrial |
| Temperatura de funcionamiento | -40 grados a +85 grados |

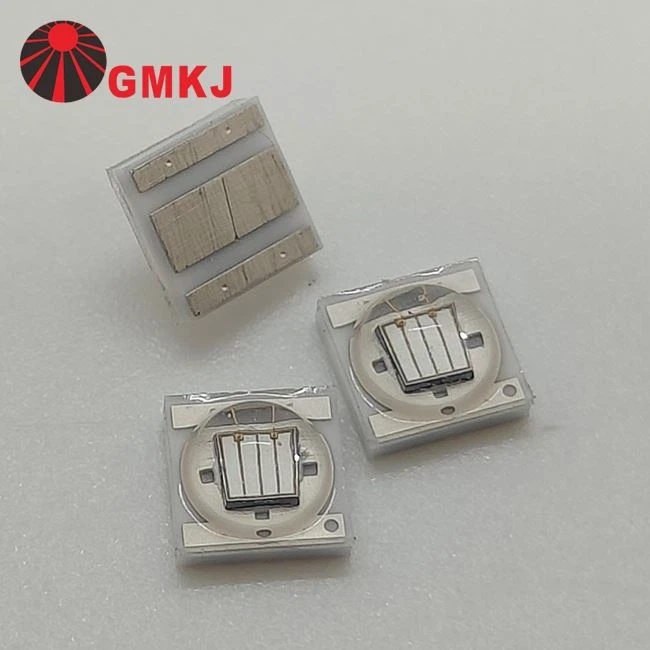

Estructura del paquete LED UV 400 nm 3535
|
|
|
|
| Salida ultravioleta cercana a-a 400 nm | Paquete cerámico 3535 para estabilidad térmica | Adecuado para iluminación fluorescente y de inspección |
LED UV 3535 de 400 nm montado en PCB con núcleo metálico
Salida de iluminación UV uniforme de 400 nm
Dimensiones mecánicas del LED UV 3535 de 400 nm
Rendimiento eléctrico del LED UV 3535 de 400 nm
Los siguientes valores eléctricos representan condiciones de funcionamiento típicas para un rendimiento estable de iluminación cercana a-UV.
|
Parámetro |
Símbolo |
Condiciones |
mín. |
Promedio |
máx. |
Unidades |
| Tensión directa (Vf) |
VF |
IF=700mA |
3.20 |
-- |
3.60 |
V |
|
Unión de resistencia térmica a placa (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
grado /W |
|
Salida radiante (光功率) |
Φe |
IF=700mA |
1200 |
-- |
1600 |
mW |
|
Longitud de onda máxima (峰值波长) |
λp |
IF=700mA |
400 |
-- |
410 |
Nuevo Méjico |
|
Coeficiente de temperatura del voltaje directo (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/grado |
|
Corriente inversa (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Ángulo de visión [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
grados |
| Estas características eléctricas respaldan la producción consistente requerida para la diferenciación de materiales y el análisis de respuesta espectral. |
Aplicaciones de la iluminación UV de 400 nm
Diferentes materiales y condiciones de superficie pueden exhibir un comportamiento de respuesta único bajo iluminación ultravioleta cercana-.
A alrededor de 400 nm, la luz violeta se utiliza a menudo en aplicaciones que implican excitación de fluorescencia, inspección de superficies y contraste de imágenes mejorado.
Los entornos de aplicación típicos incluyen:
Sistemas de inspección de fluorescencia
Equipo de curado UV
Iluminación de visión artificial
Inspección de defectos superficiales
Sistemas de imágenes industriales
La información técnica y las opciones de configuración para el LED UV 3535 de 400 nm están disponibles según los diferentes requisitos de la aplicación.
GMKJ también puede admitir ángulos de haz personalizados y configuraciones ópticas para proyectos especializados de iluminación UV.
Soporte técnico y discusión de proyectos
Para selección de longitud de onda, soporte de aplicaciones o solicitudes de muestras relacionadas con LED UV, comuníquese con:
Jennin
LED GMKJ|Soluciones UV
Correo electrónico: gmkj06@gmleds.com
WhatsApp: +86-18878641376
