LED SMD SWIR de cerámica de 30 60 90 120 grados

30 60 90 120 Especificaciones del LED SMD SWIR de cerámica de grado:

Nombre del producto	LED SMD SWIR de cerámica de 30 60 90 120 grados
Número de pieza	GT-3535R1XX0-1CCX-G1D2M
Marca de patatas fritas	Epileds de Taiwán o Jingcheng de China
Aporte	0.8-1.6vcc máx. 1000 mA
poder de radiación	100-500mw a 700 mA de corriente directa, Diferentes longitudes de onda SWIR tienen diferentes potencias ópticas a una corriente directa de 700 mA
Eficiencia de iluminación	Luz SWIR invisible, no menciona el LPW
Color	Hoja de datos con 1630-1650nm; Pero podemos fabricar longitudes de onda inferiores para LED SWIR: {}nm {}nm {}nm {}nm {}nm {}nm {}nm {}nm
Fuerza	1-1.5 vatios con potencia eléctrica
Material del paquete	Cerámica ALO tamaño 3.5x3.5mm
Ángulo de iluminación	Lente de silicona tipo domo con ángulo de iluminación inferior: 30 grados 60 grados 90 grados 120 grados
Marca y fabricante	GMLED, GMKJ
Garantía	4 años
Servicio OEM	1. Piezas SKD disponibles; 2. Aquí están bien las placas PCB LED personalizadas con el tamaño que necesita. 3. Aquí podemos montar los LED de aluminio en placas PCB.

¿A qué debemos prestar atención cuando utilizamos LED SWIR con lentes de silicona suave?

Cuando se utilizan LED SWIR (infrarrojos de onda corta) con lentes de silicona suave, es fundamental manipularlos con cuidado para evitar daños a sus frágiles componentes. A continuación se detallan los puntos clave a los que se debe prestar atención, particularmente en lo que respecta al cable dorado en la frágil lente de silicona:

1. Manipulación durante la producción

Evite la presión directa:La lente de silicona blanda puede deformarse fácilmente bajo presión, lo que podría dañar el cable dorado del interior. Evite presionar o apretar la lente con herramientas o dedos.

Utilice herramientas adecuadas:Utilice siempre pinzas antiestáticas de punta blanda o herramientas de aspiración diseñadas para componentes delicados.

2. Proceso de montaje

Equipo de recogida y colocación:Si utiliza maquinaria automatizada, asegúrese de que el equipo esté calibrado para manipular lentes de silicona blandas sin fuerza excesiva. La desalineación o la alta presión de captación pueden perforar la lente o dañar el cable dorado.

Contacto de lente:Evite el contacto con objetos afilados o duros que puedan perforar o rayar la lente de silicona.

3. Factores ambientales

Ambiente de trabajo limpio:Contaminantes como polvo o residuos pueden adherirse a la superficie de silicona, provocando interferencias ópticas o daños durante la limpieza. Asegúrese de que el espacio de trabajo esté limpio y controlado.

Control de temperatura:Las lentes de silicona pueden deformarse bajo altas temperaturas. Siga los parámetros térmicos recomendados por el fabricante, especialmente durante los procesos de soldadura o curado.

4. Precauciones de soldadura

Soldadura por reflujo:El calor excesivo o la exposición prolongada durante la soldadura por reflujo pueden degradar el material de silicona o afectar la unión entre el cable dorado y el chip LED. Utilice un perfil de temperatura adecuadamente controlado.

Soldadura manual:Evite aplicar calor directamente a la lente. Suelde siempre únicamente los terminales LED y deje suficiente tiempo de enfriamiento.

5. Controles de calidad

Inspeccionar después de la manipulación:Examine los LED después de cada paso de producción para asegurarse de que el cable dorado y la lente permanezcan intactos. Busque signos de deformación, rayones o daños internos.

Pruebas funcionales:Realice pruebas ópticas y eléctricas para garantizar que el rendimiento del LED no se haya visto comprometido.

6. Embalaje y almacenamiento

Prevenir la compresión:Guarde los LED de manera que evite que se aplique presión externa o peso a las lentes. Utilice embalaje protector para evitar daños durante el transporte.

Evite la exposición a los rayos UV:La exposición prolongada a la luz ultravioleta puede degradar la lente de silicona. Guarde los productos en un ambiente fresco, oscuro y seco.

7. Capacitación para el personal

Asegúrese de que todo el personal de producción esté capacitado sobre la delicada naturaleza de los LED SWIR con lentes de silicona suave y conozca las mejores prácticas de manipulación y procesamiento.

Si sigue estas precauciones, puede minimizar el riesgo de dañar el cable dorado y garantizar la confiabilidad y el rendimiento de los LED SWIR con lentes de silicona suave.

LED SMD SWIR de cerámica de 30 60 90 120 gradosImagen:

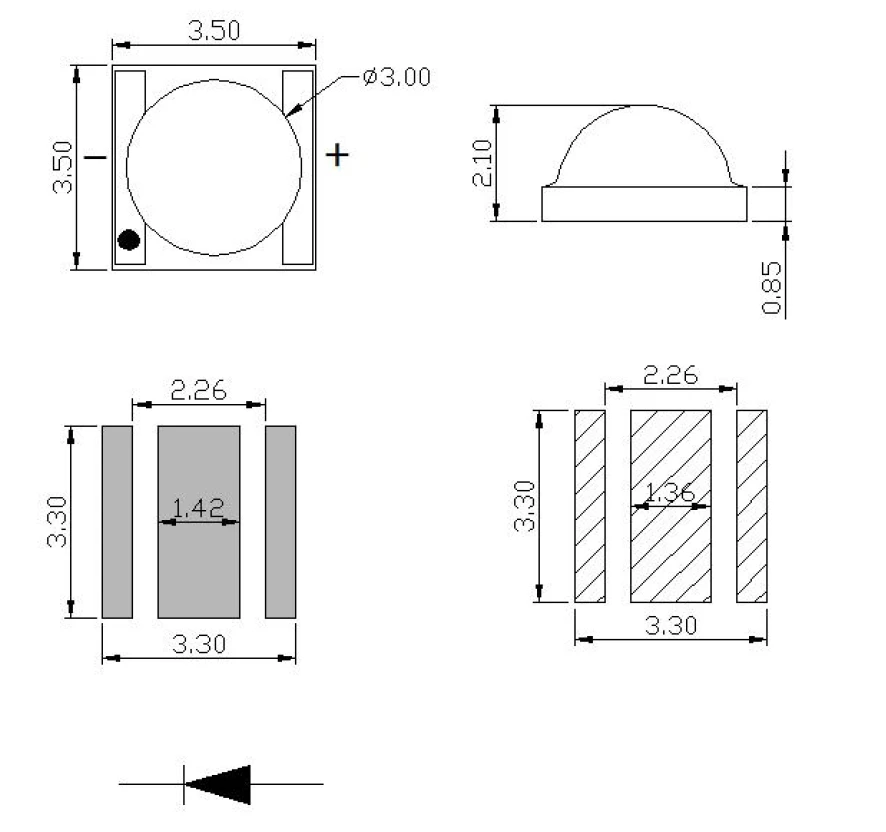

30 60 90 120 Dimensiones del LED SMD SWIR de cerámica de grado:

Dimensiones del paquete de 30 grados ↓	Dimensiones del paquete de 60 grados ↓
Dimensiones del paquete de 90 grados ↓	Dimensiones del paquete de 120 grados ↓

30 60 90 120 Especificaciones del LED SMD SWIR de cerámica de grado:

El siguiente cuadro enumera 1650 nm y 30 grados. Si necesita otra longitud de onda u otro ángulo de iluminación, contáctenos directamente.

Parámetro	Símbolo	Condiciones	mín.	Promedio	máx.	Unidades
voltaje directo	VF	IF{0}mA	0.80	--	1.20	V
	VF	IF=700mA	0.90	--	1.30	V
Flujo radiante	Φe	IF{0}mA	20		40	mW
	Φe	IF{0}mA	40		60	mW
Longitud de onda máxima	λp	IF{0}mA	1600		1650	Nuevo Méjico
	λp	IF{0}mA	1600		1650	Nuevo Méjico
Coeficiente de temperatura del voltaje directo	∆VF/∆T	IF{0}mA	−−	-2	−−	mV/grado
Corriente inversa	IR	VR=1V	−−	−−	10	μ A
Ángulo de visión	2Θ1/2	IF{0}mA	−−	30	−−	grados
Unión de resistencia térmica a placa	RΘJ-B	IF{0}mA	--	6.5	--	grado /W
